TSWA卧式低转速高扬程多级离心泵

发布日期:2001-03-29 浏览次数:885
一、TSWA型卧式多级离心泵性能及优点:

TSWA型卧式多级离心泵又叫做TSWA多级泵,多级离心泵,卧式多级泵,高扬程离心泵,其效率高,能耗低,噪音低,振动小,结构合理,寿命长。TSWA型系列多级离心泵系卧式、单级多级、分段式结构,是最新开发生产的节能系列产品,其性能参数及技术指标均有较大的提高,具有效率高,运行噪声低,抗气蚀性能好,结构合理,使用寿命长等显著优点。
1、泵结构紧凑、布置合理、外形美观。
2、进、出口径相同,便于管路连接。
3、泵运行平稳、噪声低、寿命长。
4、密封可靠、无漏泄。
5、流量和扬程可根据需要增减泵级数并结合切割叶轮外径予以满足。

二、TSWA卧式多级泵应用范围:

TSWA型系列单吸多级分段式离心泵供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暧、浴室等冷暧水循环增压及设备配套等,尤其适用于宾馆、饭店娱乐场所的制冷、空调给水。

三、TSWA多级离心泵技术参数:

    流量:15-200m3/h
    扬程:15-300m
    转速:1450r/min
    口径:Φ50-Φ150
    温度范围:0~+80℃
    工作压力:≤3.0Mpa

四、TSWA卧式多级泵型号意义:

100TSWA*5
100-泵进入口直径(mm)
T-透平式
S-单级叶轮
W-输送温度低于80℃的清水或类似于水的液体
A-新一代产品
5-泵级数

五、TSWA卧式离心泵产品结构:

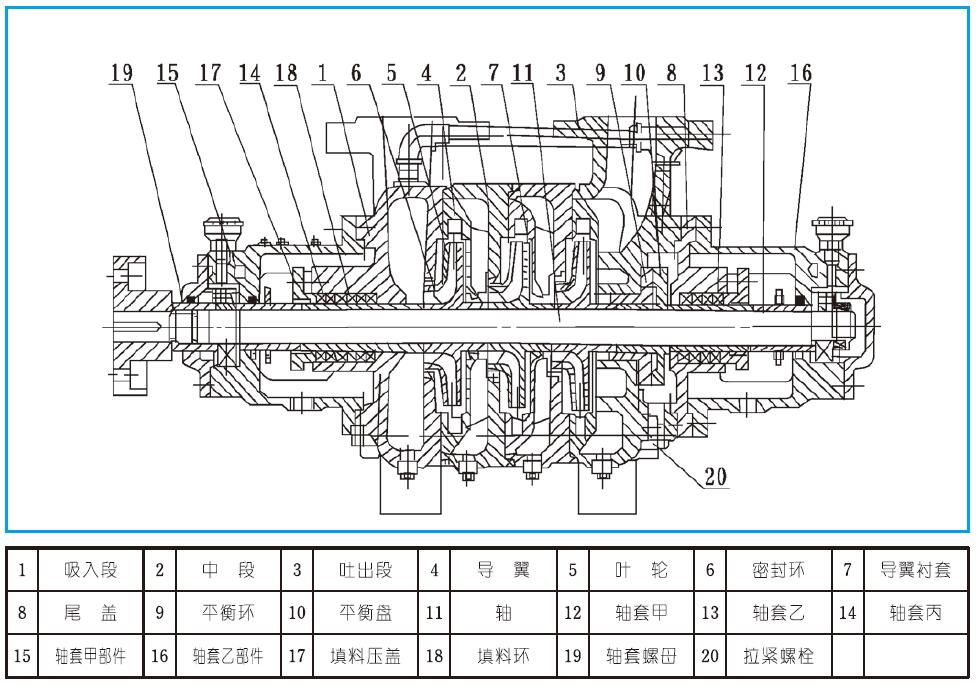

结构如图所示。TSWA型泵为单吸多级节段式离心泵,其吸入口为水平方向,吐出口为垂直向上布置。本系列共有5种口径,用户可根据流量、扬程的需要选择不同口径、不同级数的泵予以满足。

泵由壳体部件和转子部件所组成。壳体部件由进水段、中段、导叶、出水段、尾盖和轴承体等部件组成,材料均为铸铁。转子部件由中碳钢轴、铸铁叶轮、平衡盘和轴套等组成。转子两端支承在油脂润滑的滚动轴承上。

进水段、中段和出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封。为防止水让两端出轴泄漏,设有填料密封,也可采用机械密封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水进入轴承腔内。

为防止中段和导叶磨损,设有叶轮密封环和导叶套等易损零件,当这些零件到一定程度后,应予以更换。

泵和电动机装在公共底座上(150TSWA6-9以外),通过弹性联轴器传动。
